絕對式光柵尺
當前位置 :網站首頁 > 產品展示

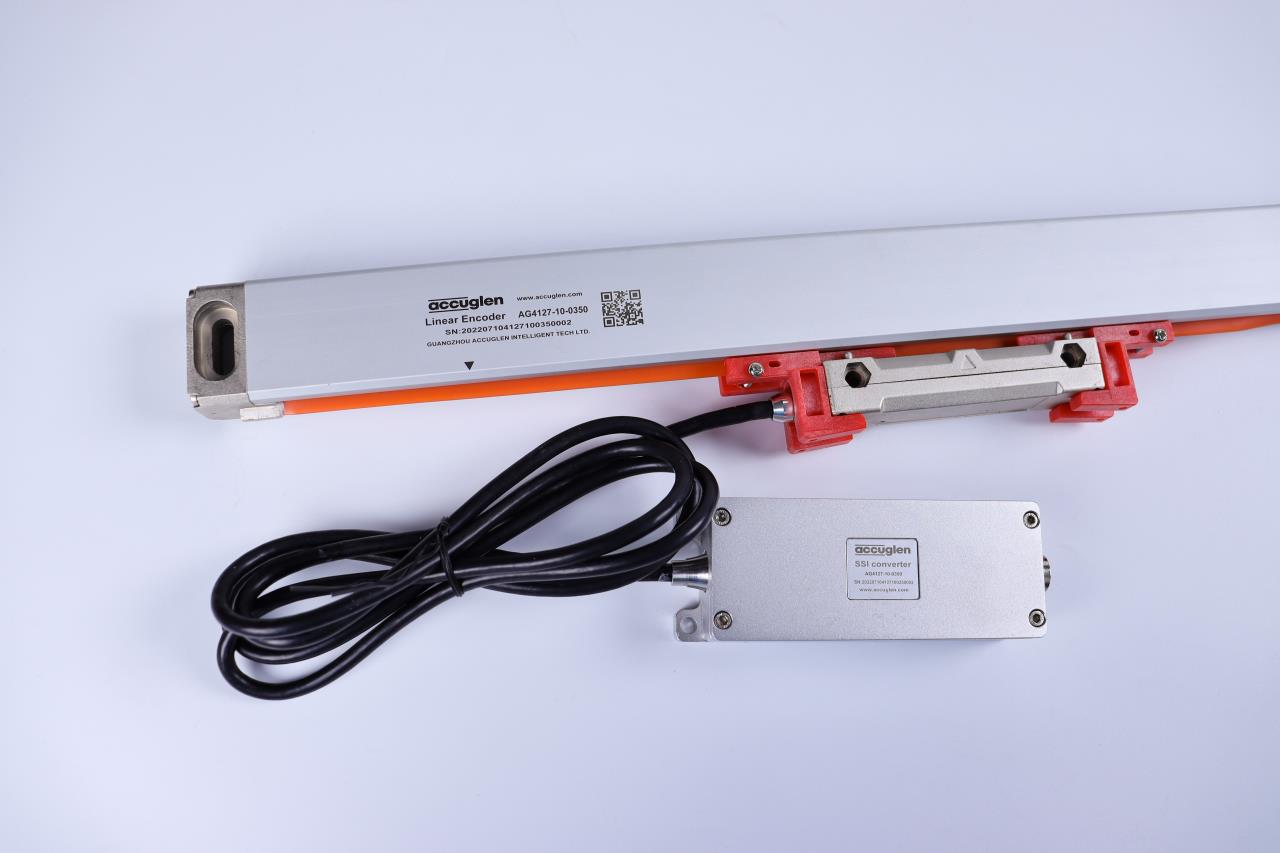

絕對式光柵尺

詳細說明

B66A153B9F2DA5638FA29222B0E5F789.jpg二.技術參數

1.技術參數

型號 AG4733 AG4127測量長度 1040mm-4240mm 70mm-1260mm分辨率 20nm10nm、5nm、2nm系統精度(20±0.5 ±3~4μm/m 接口協議 BiSS-C 協議、SSI 協議、安川Σ-link 協議最大速度 6m/s20nm、10nm5nm 分辨率);4m/s2m 分辨率)密封級別 IP64

輸出位數 28bit(20nm)、29bit(10nm)、 26bit(20nm)27bit(10nm)、 30bit(5nm)、31bit(2nm) 28bit(5nm)30bit(2nm)

電源 +5V±5%、80mA電纜線長度 光柵尺端標配硅膠屏蔽線 1.5m 接到數據轉換器,絕對信號 轉換器輸出端的 8 芯硅膠屏蔽線選配長度

工作溫度 0~40

絕對信號轉換器引出線(8 芯硅膠屏蔽線)的定義

BiSS-C MA+ MA- VDD5V MO- GND SL+ SL- MO+安川-Link PS /PS VDD5V - GND - - -SSI Clock+ Clock- VDD5V - GND Data+ Data+ - 顏色 綠色 紫色 紅色 灰色 黑色 黃色 棕色 藍色

 型號 Lo L1 L2 型號 Lo L1 L2 AG4127-70 70 232 252 AG4127-700 700 862 882AG4127-140 140 302 322 AG4127-770 770 932 952AG4127-210 210 372 392 AG4127-840 840 1002 1022AG4127-280 280 442 462 AG4127-910 910 1072 1092AG4127-350 350 512 532 AG4127-980 980 1142 1162AG4127-420 420 582 602 AG4127-1050 1050 1212 1232AG4127-490 490 652 672 AG4127-1120 1120 1282 1302

AG4127-560 560 722 742 AG4127-1190 1190 1352 1372

AG4127-630 630 792 812 AG4127-1260 1260 1422 1442

特殊量程規格或安裝孔距規格可以定制。
