詳細說明

主要應用于直線移動導軌機構，可實現移動量的精確顯示和自動控制，廣泛應用于機床加工和儀器的精密測量?？晒┎煌?guī)格的各類機床、儀器數字化改造選用，還可根據用戶的特殊需要進行特殊制作。

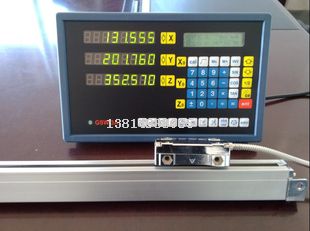

數顯裝置由傳感器與數顯表兩大部分組成。通過傳感器把有形的位置信息轉換成電信號，經過處理后以數字形式顯示出來。產品分為 QH-200型（小型尺）、QH-400型（標準型）、QH-600型（大型尺），輸出波形為單方波、雙方波、正弦等多種波形方式，配備的電箱有：1、DRO2M和DRO3M多功能銑床用的兩軸和三軸數顯表，可以用于大多數的設備、也可以用于車床和磨床；2、DRO2L和DRO2G是針對車床和磨床而開發的專用數顯表；3、DRO3E是為火花機開發的專用數顯表。

三、技術參數：
1、電壓范圍：AC 80V∽260V 50HZ∽60 HZ
2、功耗：25VA
3、工作溫度：0°C∽45°C
5、相對濕度：<90%（20±5°C）
6、重量：約3.2kg
7、坐標數：二坐標、三坐標
8、顯示：帶符號7位顯示（兩軸或三軸）數據，信息窗采用8位米字顯示符號輸出
9、倍頻數：4X
10、顯示箱允許輸入信號：TTL方波
11、允許輸入信號頻率：>100KHz
12、長度分辨率：10μm 、5μm、2μm、1μm、0.5μm
13、操作鍵盤：密封薄膜式輕觸按鍵
14、光柵尺：柵距為0.02mm，供電電源為±5V，輸出兩路相差90°的TTL方波信號（帶零位信號），電流50mA（精度有±3μm、±5μm、±10μm）
四、功能 基本十大功能：
1、清零；2、預置數；3、公/英制轉換；4、絕對/相對坐標轉換/200組用戶坐標顯示；5、停電記憶；6、“1/2”值功能鍵顯示；7、線性誤差修正；8、睡眠關機（DRO—3E數顯箱無此功能）9、200點輔助零位功能；10、自動尋找零位功能
