一、 結構和工作原理

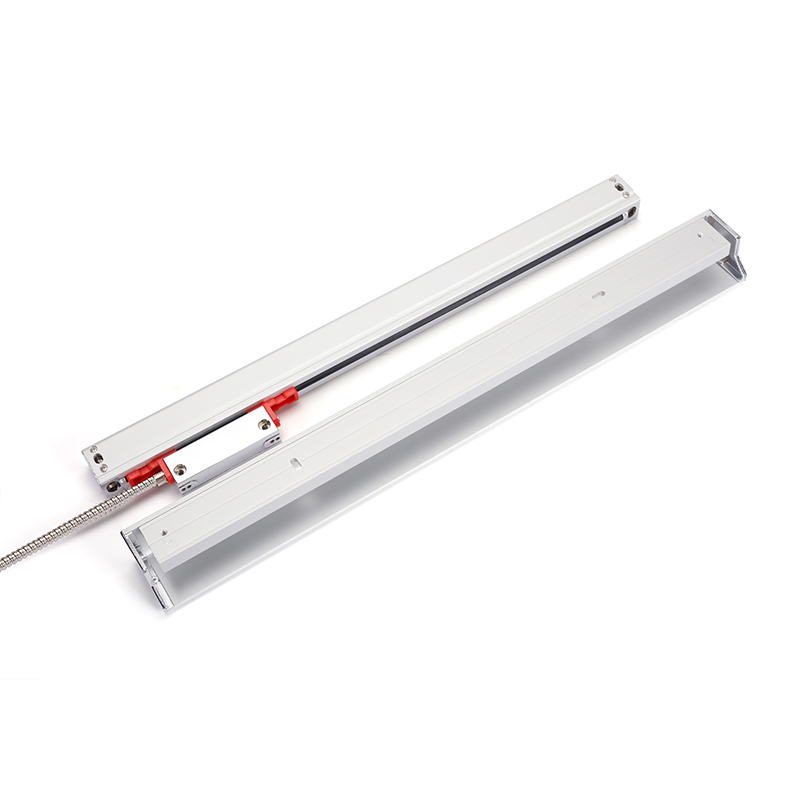

    光柵尺由有標尺光柵（尺體）和讀數頭兩部分組成。尺體裝在移動部件上，讀數頭裝在固定部件上。也有人把讀數頭裝在移動部件上（針對尺體移動不方便的情況），測量效果是一樣的，不一樣的是信號線移動不方便。

尺體移動就是一對光柵中的主光柵（標尺光柵）和副光柵（指示光柵）進行相對位移，在光的干涉與衍射共同作用下產生黑白相間（或明暗相間）的規則條紋（莫爾條紋）。經過光電器件使黑白（或明暗）相同的條紋轉換成正弦波變化的電信號，再經過電路的放大和整形后，得到兩個相位差90度的正弦波或方波信號A和B。正弦波或方波的周期數與移動距離成正比。尺體正向移動時，A信號超前B信號90度，尺體反向移動時，A信號滯后B信號90度。有些光柵尺還輸出一個Z信號（回零信號）。

二、 柵距和分辨率

    等距的密集線紋，利用光的透射現象形成光柵，線紋的間距稱為柵距。以柵距20um（50線/mm）為例，假設不用其它措施，尺體每移動20um，讀數頭就輸出一個周期信號，輸出10個周期信號，表示移動了200um。柵距越小，測量精度越高，成本越高。在保持柵距不變的情況下，把輸出的周期信號進行4倍細分處理，那么每移動20um，就輸出4個周期信號，每個周期信號表示移動5um。廠商就稱呼這個光柵尺的分辨率是5um，但這個5um并不是指柵距是5um。如果尺體移動距離低于20um，不管是多少細分處理，結果是輸出0個周期信號。

三、 供電方式和輸出信號

    供電方式常見的有直流5V和24V兩種。為了方便與PLC配套使用，最好選擇24V供電的。

    光柵尺的輸出信號多數是方波信號，常見的有兩種：一種是TTL電平信號，另一種是RS422差分信號。有些廠商還能訂做集電極開路輸出信號（NPN和PNP兩種）。對于PLC來說，不是所有信號都適用。PLC的主單元和高速計數模塊（如FX2N-1HC、FX3U-2HC、FX3U-4HSX-ADP和CC-Link計數模塊AJ65BT-D62等等）可以直接接收集電極開路輸出信號，集電極開路輸出說白了，就是電子開關。高電平表示開關導通，低電平表示開關截止。可以接通直流電路。與集電極開路輸出的旋轉編碼器的連接方法沒有區別。NPN型與PNP型的區別：開關導通時，NPN型的電流方向是從集電極流向發射極。PNP型的電流方向是從發射極流向集電極。

    TTL電平信號輸出可以用于單片機或DSP，但不能直接用于PLC。需要加一個直流電子開關模塊（淘寶網有售），把TTL電平信號轉換成集電極開路輸出信號。對于低速移動部件，幾乎沒什么影響。但對于高速移動的部件，這會帶來信號的延遲，甚至周期信號的丟失。

    RS422差分信號的特點是，輸出A、A反相、B、B反相等4個信號。有些還能輸出Z和Z反相信號。這種輸出方式，可以利用兩個反相信號來抵消外界的電磁干擾，特別適用于干擾惡劣的環境。PLC主單元和部分高速計數模塊（如FX2N-1HC、AJ65BT-D62）不能直接接收RS422信號，需要加一個差分信號轉集電極開路輸出模塊（淘寶網有售），把差分信號轉集電極開路輸出信號。這種轉換接收方式所帶來的問題，與TTL電平信號轉換接收是一樣的。有些高速計數模塊（FX3U-2HC、AJ65BT-D62D、AJ65BT-D62-S1等）能夠直接接收RS422差分信號。

    PLC主單元有外部高速計數輸入端口和內置高速計數器，可用于處理光柵尺的信號。這是不是說高速計數模塊就沒用呢？答案是否定的。PLC主單元處理信號頻率不如高速計數模塊。FX2N系列接收單相信號最高60KHz，接收2相信號最高30KHz。如果使用專用比較指令，單相最高10KHz，2相信號最高5KHz。FX3U系列接收單相信號最高100KHz，接收2相信號最高50KHz。如果使用專用指令，最高不會超過60KHz。而很多高速計數模塊，可以處理單相信號最高200KHz，2相信號最高100KHz。這幾乎是主單元的兩倍。

    我們可以計算一下，以FX3U主單元為例，假設接收2相信號（因?yàn)楹芏嗲闆r要根據相位差來判斷部件移動方向），不使用專用指令（編程難度加大），最高響應頻率是50KHz，表示每秒可以接收50000個脈沖信號，假設使用柵距為20um的光柵尺，移動一個柵距，輸出一個脈沖。那么50000×20um＝1000mm。這就是說，部件移動速度最高不得超過1000mm/s。如果使用的光柵尺的分辨率是5um，每移動20um就輸出4個脈沖，部件移動速度最高不得超過250mm/s。如果要使用專用指令，移動速度還得進一步降低。上述分析計算是在理論狀態下進行的。實際中，還要考慮PLC主單元處理高頻信號的失真、丟失計數量、程序循環執行引起的響應延遲等情況。另外，在工業生產環境中，最好使用RS422差分信號，保證系統的抗干擾能力。而PLC主單元是不能直接接收RS422差分信號。
